Machine de relâchement et de rembobinage en papier à haut débit - Coupe de précision pour l'efficacité

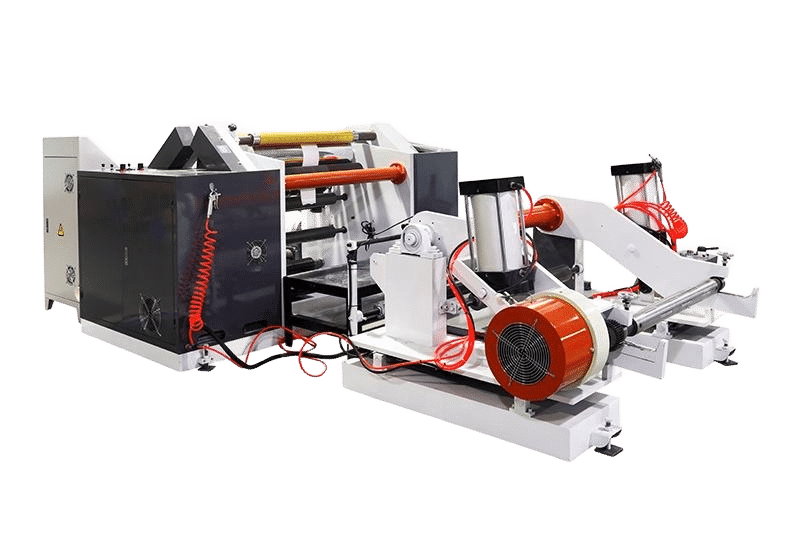

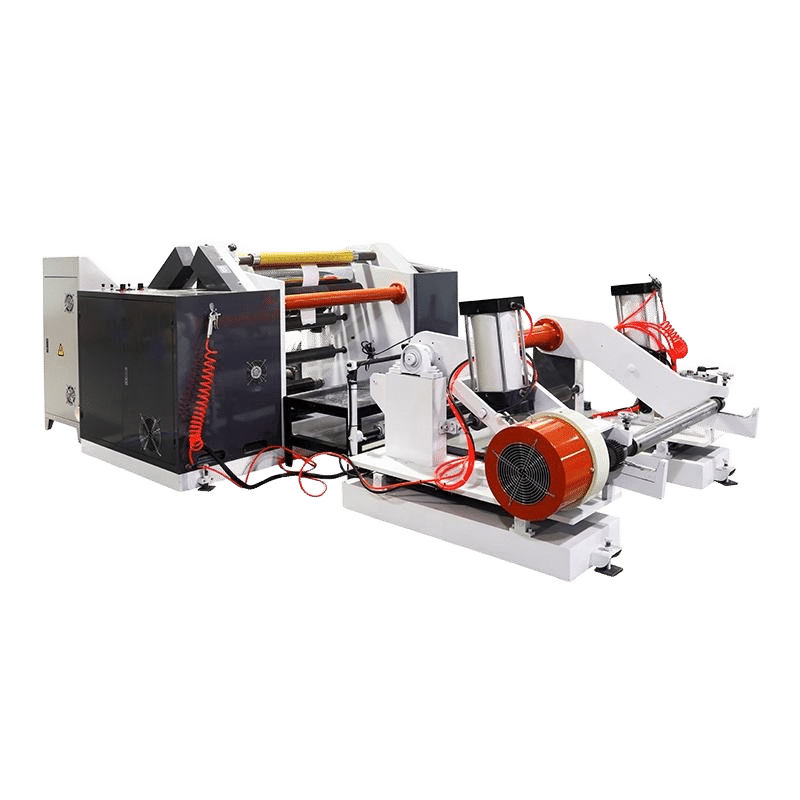

Machine de tranche de papier et de rembobinage

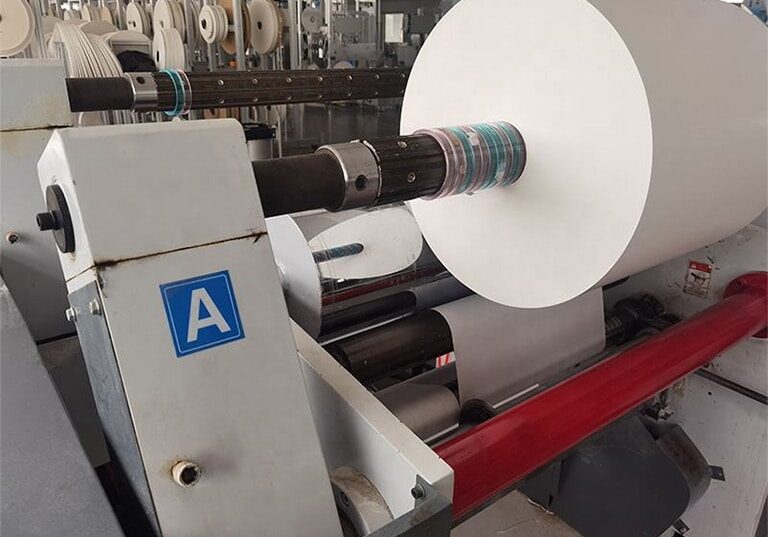

La machine à trancher et à rembobiner du papier est l'équipement qui coupe un grand rouleau de papier, un film, un tissu non tissé, un papier d'aluminium, un ruban à mica et d'autres matériaux minces en différentes largeurs de petits volumes avant d'imprimer. Il est couramment utilisé dans les industries de fabrication, d'impression et d'emballage papier.
1. Améliorez l'efficacité avec les arbres à double viande.
2. Assurer une poignée sécurisée avec un arbre d'expansion d'air, empêchant le glissement.
3. Atteignez une tension contrôlable et un couple de sortie équilibré à travers un actionneur de frein à poudre magnétique.
4. Utilisez un ventilateur de soufflage à grande vitesse.
5. Sécurisez rapidement l'arbre du couteau supérieur avec un dispositif de fermeture rapide.
La fonction de décalage manuel de l'unité élimine désormais la tension due au bohou ou au cœur hors de l'écart et des rides.
Les fluctuations de tension de tension et d'équilibre dans le couple de sortie du frein à particules magnétiques hautement linéaires sont minimisées.
Spécifications de détention: largeur maximale de 700 mm, diamètre PHI 1100 mm
Méthode de serrage du tube en papier: serrage de la tige d'air
Spécifications: 3 sur 1 racine de l'arbre d'air, 1 pièce
Un pistolet pneumatique, 1 morceau
Contrôle des tensions: Contrôle de tension en boucle fermée
Le contrôle de sortie: est 6n.m., 1 morceau
freins magnétiques, 1 morceau
La correction est effectuée en suivant le substrat avec le contrôleur de correction de l'œil photoélectrique. Pour un signal donné, le moteur entraîne l'exécution de la vis à billes.
Œil photoélectrique, 1 morceau
Rail de guidage linéaire, 4 pièces
Une institution corrective, 1 morceau
L'œil photoélectrique amendé 1 set
Le papier de papier

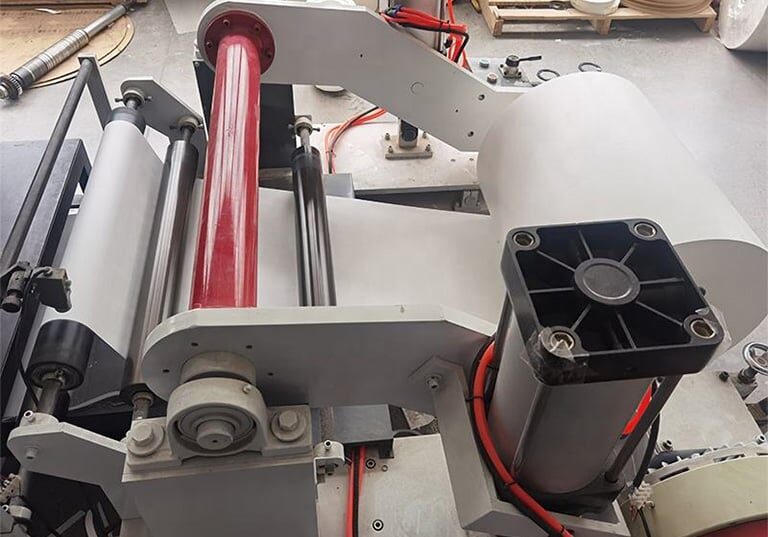

La machine utilise un couteau à disque de précision en carbure (enceliser une feuille d'aluminium relativement épaisse, du papier et d'autres matériaux) ou une coupe droite du couteau (tranchant le film en plastique général), une incision soignée, une longue durée de vie, un traitement de réglage de la largeur de l'arbre de couteau de haut en bas, entre les tiges de lame supérieures et inférieures et correspondance de la vitesse de l'engrenage. Lorsque le volant est tourné sous le couteau, le couteau tourne en continu automatiquement.
Axe d'outils: sous l'arbre du couteau, chacun
2 Dispositif de verrouillage: un dispositif rapide à couteau capable de verrouiller l'arbre du couteau pour éviter de couper le couteau de haut en bas ou de se déplacer
en raison de problèmes de qualité.
Spécifications: le bras de Rocker
Un arbre de verrouillage avec du matériel un engrenage à vers
3. Déchets de rangs: En soufflant le détournement de tubes d'alimentation d'air à haute pression, le matériau de ferraille est exclu.
Spécifications: 1 ventilateur, 1 conduit
4. Mur principal: panneaux muraux en acier, absorption de choc efficace, permettant un fonctionnement à grande vitesse et stable.
Spécifications: 30 mm
5. Guide Rouleaux: Chrome plaqué, poli
Spécifications: φ80 × 750 mm certain
La machine utilise un enroulement biaxial gauche droit avec un équilibre du bras de pression pour la pression interne et externe. La transmission utilise deux servomoteurs indépendants qui entraînent une tension uniaxiale, qui est réglable.
Spécifications d'enroulement: largeur jusqu'à 700 mm, diamètre 600 mm
Le serrage du tube en papier signifie: pince de tige d'air (selon les spécifications du matériau client)
Spécifications: 3 pouces 2 de la tige d'air
Pression de rembobinage: pression différentielle compression pneumatique; La pression peut être ajustée par le régulateur de pression pneumatique
Spécifications: bras de pression 2
Cylindre 2
Contrôle de la tension: servomoteur, sortie de couple constant
Spécifications: contrôleur de moteur
Entraînement de l'enroulement: servomoteur 2 (Spécifications: 5,5 kW) Déchargement du bras oscillant à tête (ou décharge générale)

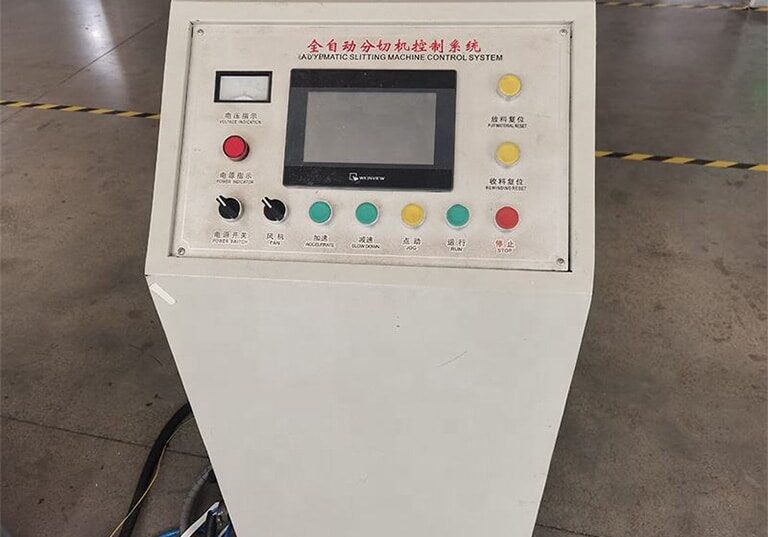

Mode d'entraînement: Contrôle mobile général de PLC
Spécifications: servomoteur de 5,5 kW
DONNÉES TECHNIQUES
|
Nom de marque
|
Parc
|
|
Capacité de selsiter
|
20G-20G / M2
|
|
Roll de mère de diamètre maximum
|
1000 mm
|
|
Rouleau de finition en diamètre maximum
|
600 mm
|
|
Roll à la mère de la largeur maximale
|
700 mm
|
|
Diamètre de l'arbre
|
76mm
|
|
Diamètre de l'arbre de déroulement
|
76mm
|
|
Vitesse
|
10-150 mm / min
|
|
Moteur principal
|
7,5 kW
|
|
Puissance de l'onduleur
|
11 kW
|
|
Tension
|
380V 50Hz 3P
|
|
Poids
|
2500 kg
|

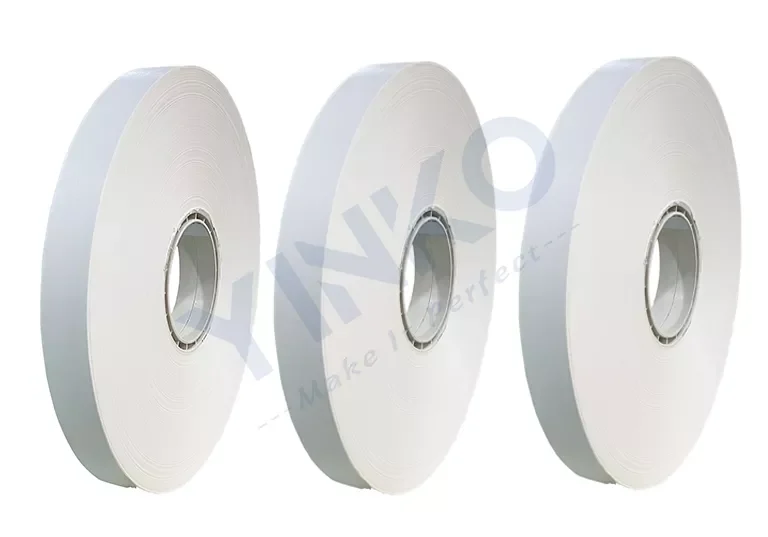

Rouleau de papier fini
Le papier de papier Min. Largeur 13,5 mm, rembobinage en papier rouleau max diamètre 550 mm, détente en papier Largeur 450 mm, rôti en papier de détention diamètre max 880 mm
Si vous avez besoin de rouleau de papier fini, veuillez nous envoyer un e-mail
Enroulement / spirale Différentes couches en papier en papier dans le tube en papier, séchage par zone de chauffage, système de coupe à couteau unique, par suivi du suivi, coupez du tube en papier en petit morceau de pignes de boisson en papier.

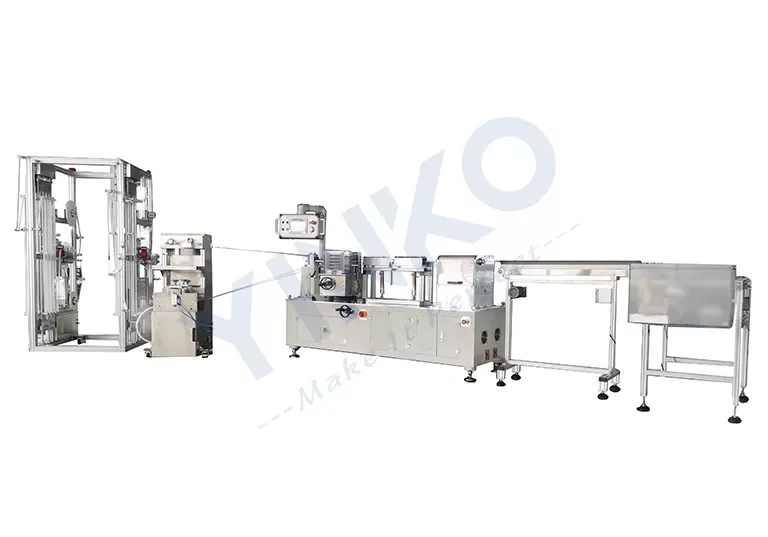

Ligne de production de paille en papier en forme de U
CINTREUSE DE PAILLE FLEXIBLE
Plier la paille droite en forme flexible pour répondre à différents besoins

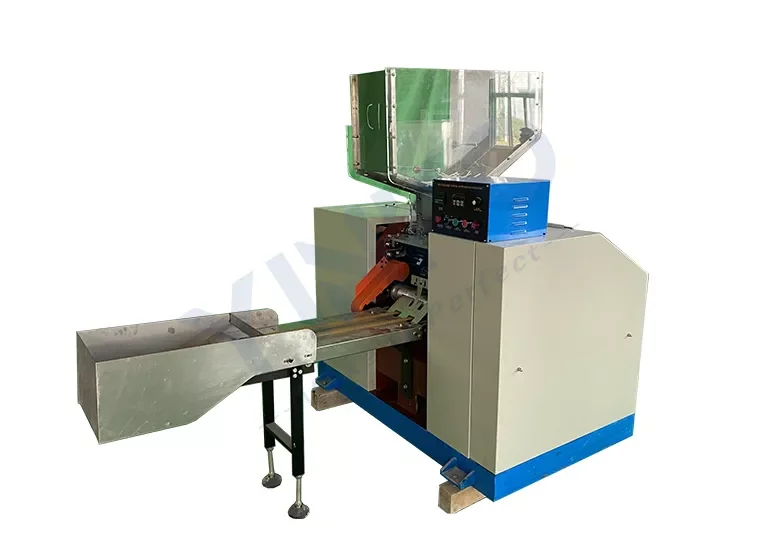

Machine d'emballage de paille en forme de U
Plier la paille flexible dans une forme en u et emballer dans une rangée

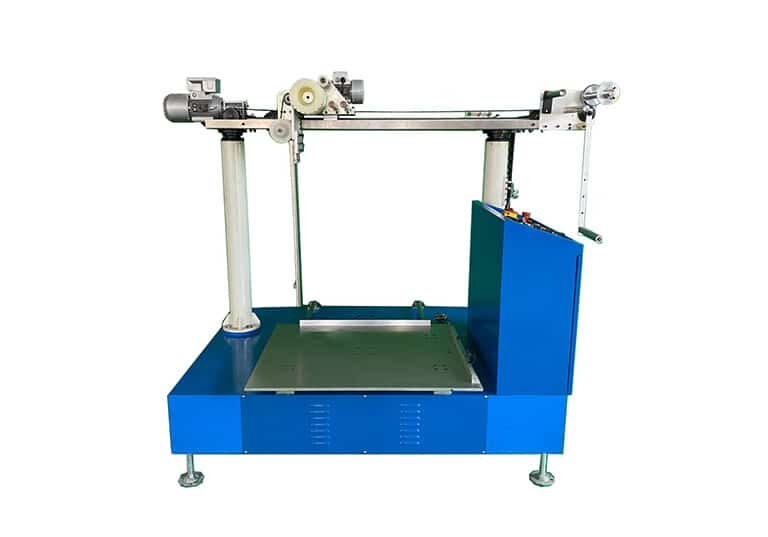

Machine d'emballage de carton automatique de paille
